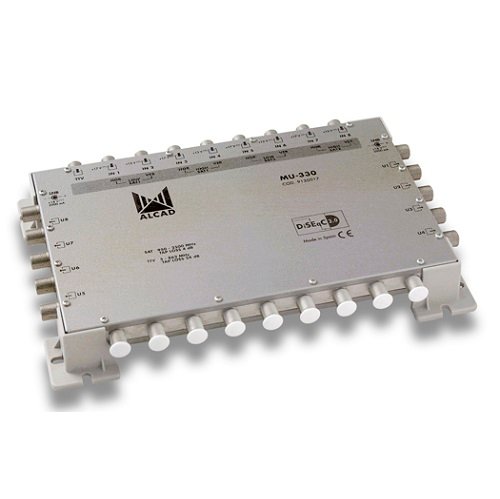

ALCAD – Multi Switch satellite 9/8

ALCAD – Multi Switch satellite 9/8

Le Multi Switch 9/8 d’ALCAD est un dispositif conçu pour la distribution de signaux satellite dans des installations de télévision multiservices. Il permet de combiner et de distribuer des signaux provenant de différentes sources satellites vers un grand nombre de récepteurs, tout en maintenant une haute qualité de signal et une excellente performance sur toute la chaîne de distribution

Catégorie : Télédistribution Étiquettes : ALCAD, multiswitch, Télédistribution

Le ALCAD Multiswitches est conçue pour 8 polarités et TV terrestre avec 4, 8 ou 16 sorties, pour installations en étoile. Les sorties de dérivation sont amplifiées sur les bandes FI satellite et TV terrestre. Les sorties de dérivation sont amplifiées sur la bande FI satellite. Doit être alimenté depuis chaque récepteur individuel pour alimenter la commutation et l’amplification de chaque sortie de dérivation. Pour alimenter les LNB, on utilise l’alimentation FU-612.

Applications
Installations individuelles ou SMATV, jusqu’à 16 prises TV. Distribution en étoile depuis le multiswitch, avec un seul câble coaxial vers chaque prise TV. Le multiswitch distribue une polarité satellite avec la TV terrestre pour chaque sortie. La polarité est sélectionnée depuis le récepteur individuel au moyen des signaux de contrôle du LNB et du tone burst, ou du signal DiSEqC (version 1.0 et ultérieures).

Caractéristiques
Voie de retour incluse de 5 à 65 MHz. Châssis zamak blindé avec supports en plastique. Connecteurs type F. Prise d’alimentation 9,5 mm x 2,1 mm. Distances supérieures à 75 m entre le multiswitch et la prise.

ALCAD est une entreprise espagnole spécialisée dans les technologies de télécommunication et de sécurité. Depuis plus de 30 ans, elle développe des solutions fiables pour les logements et les bâtiments professionnels.

La marque propose une large gamme de produits, allant de la réception TV aux systèmes d’interphonie, en passant par la domotique et le contrôle d’accès. Tous les équipements sont conçus et fabriqués en Europe, garantissant qualité et performance.

Présente dans plus de 60 pays, ALCAD est aujourd’hui un acteur reconnu, offrant des solutions intelligentes pour les résidences, hôtels, hôpitaux et bâtiments publics.

Entrées : 9 (8 SAT + 1 terrestre)
Sorties : 8
Fréquence satellite : 950 - 2150 MHz
Fréquence terrestre : 47 - 862 MHz
Perte d’insertion satellite : Variable selon le modèle
Perte d’insertion terrestre : Variable selon le modèle
Isolement entre sorties : Élevé pour éviter les interférences
Compatibilité : DiSEqC, LNB Quad/Quattro
Alimentation : 220-240V AC ou alimentation via le récepteur (selon le modèle)
Consommation électrique : Optimisée pour une faible consommation
Température de fonctionnement : -10°C à +55°C
Dimensions : Compact pour une installation facile
Boîtier : Métallique, blindé pour minimiser les interférences
